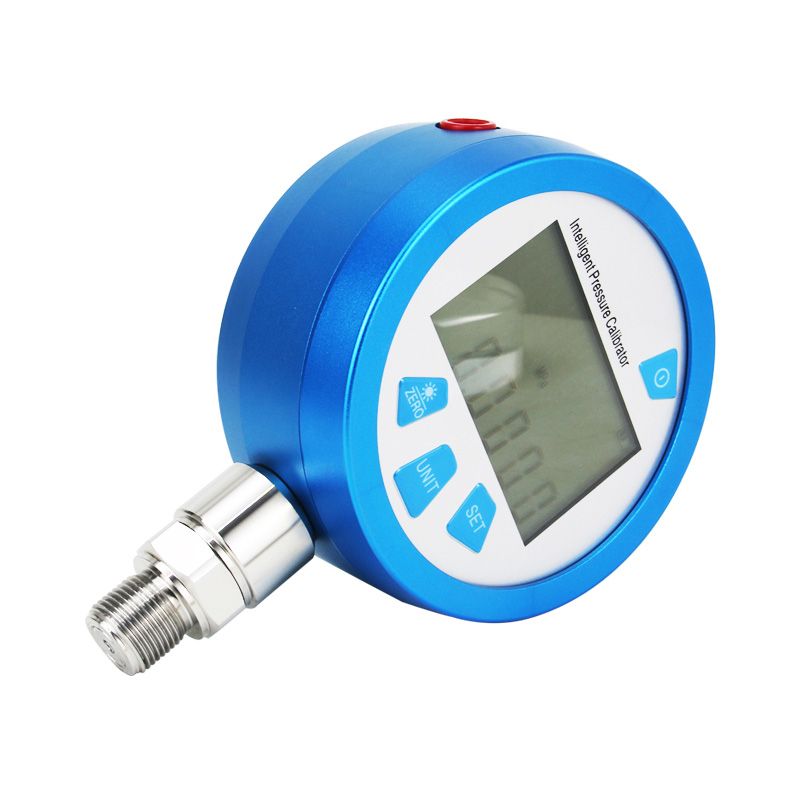

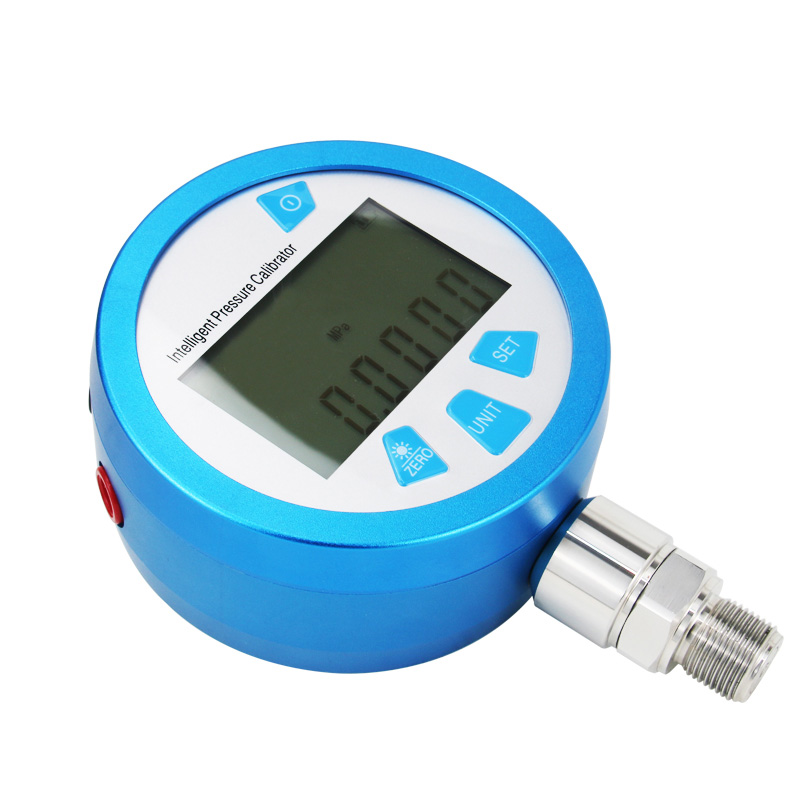

yk-120c智能数字压力校验仪采用高精度低功耗大规模集成电路为核心器件,主要由高精度测量芯片、电池充电保护电路、传感器和信号处理电路组成。该产品内置电流、电压模块、24v 电源模块、可方便校准压力变送器和其他压力仪表。

产品详情

一、产品概述
yk-120c 智能数字压力校验仪采用高精度低功耗大规模集成电路为核心器件,主要由高精度测量芯片、电池充电保护电路、传感器和信号处理电路组成。该产品内置电流、电压模块、24v 电源模块、可方便校准压力变送器和其他压力仪表。
二、产品优势
高精度与可靠性：采用进口高精度芯体，经老化温补，确保测量精准稳定。

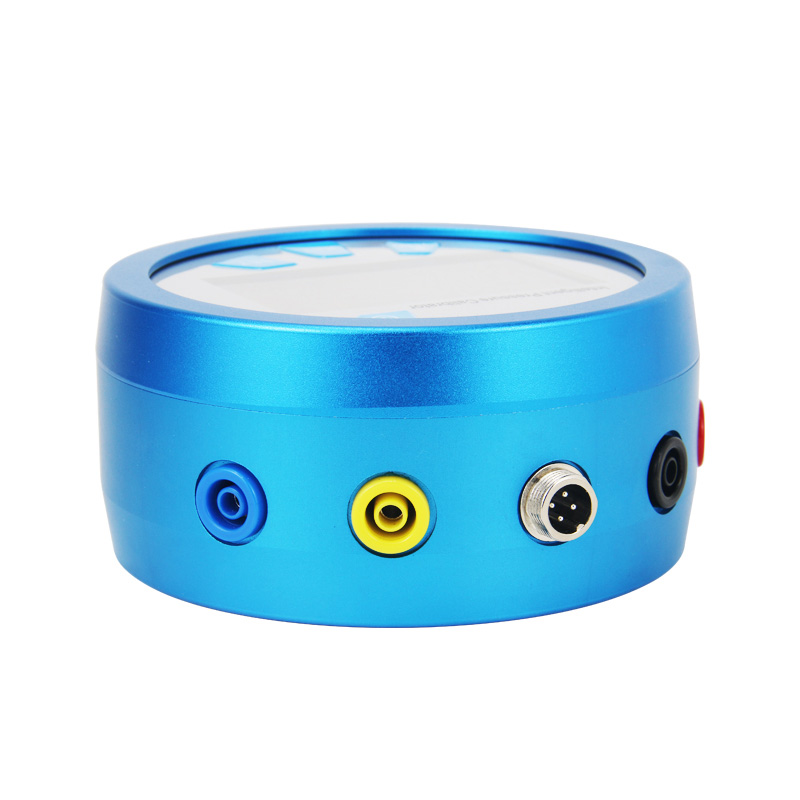

多功能性:集压力、电压、电流、开关量测量及24v输出多功能于一体。
自动校零补偿：自动修正零点/温度漂移，测量更准确稳定。
三、技术参数 
量程：-100kpa~100mpa （范围内选择）
压力型式：绝压表压密封表压 
压力单位：mpa;bar;psi;kpa;kgf/cm2;inhg;mmhg;inh2o 
精度：0.05% 、0.02% 
电流测量：0-24ma 精度 0.05% 0.02% 
电压测量：0-10v 精度 0.05% 0.02% 
激励电压：直流 24v±2% 
通讯方式：无通讯/rs485 通讯 
补偿温度：（0～50）℃ 
相对湿度：＜95%； 
大气压力：（86～106）kpa
存储温度：（-20～70）℃。 
白色背光，5 位数字显示，带进度条显示 
压力连接：m20 × 1.5mm
1.2 倍过载

四、选型表

yk-120c智能数字压力校验仪
代号	精度
s1	0.02级
s2	0.05级
	代号	信号输出
	01	无输出
	02	rs485
	03	hart
	04	hart rs485
		代号	压力范围
		见表1	g表压 a绝压
			代号	螺纹
			m	详见选型表
示例：yk-120cs202g3m14 yk-120c 智能数字压力校验仪精度 0.05级输出 rs485 量程 0-60kp 螺纹 m20*1.5mm

量程选型表
代号	量程	代号	量程	代号	量程	代号	量程
1	10kpa	2	40kpa	3	60kpa	4	100kpa
5	160kpa	6	200kpa	7	250kpa	8	400kpa
9	600kpa	10	1mpa	11	1.6mpa	12	2.5mpa
13	4mpa	14	6mpa	15	10mpa	16	16mpa
17	25mpa	18	40mpa	19	60mpa	20	100mpa
21	±20kpa	22	± 50kpa	23	± 5kpa	24	± 10kpa
25	30kpa	26	50kpa	27	± 100kpa	28	10kpa
29	500kpa	30	1mpa	31	100kpa	32	200kpa
33	-20kpa-0	34	-50kpa-0	35	2mpa	36	-10kpa-0
37	-100kpa-0	38	定制 (绝压、表压、大气压)
备注：a 代表绝压；无标注代表表压；

螺纹连接方式
代号	连接方式	代号	连接方式	代号	连接方式	代号	连接方式
01	m6*1	02	m8*1	03	m8*1.25	04	m10*1
05	m10*1.5	06	m12*1	07	m12*1.25	08	m12*1.5
09	m14*1	10	m14*1.5	11	m16*1	12	m16*1.5
13	m18*1.5	14	m20*1.5	15	m27*2	16	g1/8
17	g1/4	18	g3/8	19	g1/2	20	g3/4
21	g1	22	1/8npt	23	1/4npt	24	3/8npt
25	1/2npt	26	3/4npt	27	r1/8	28	r1/4
29	r3/8	30	r1/2	31	zg3/4	32	7/16unf
33	7/16unf ( 内 )	34	g1/4 ( 内 )	35	卡箍 ( 50.5 )	36	kf16
37	法兰 dn15	38	法兰 dn20	39	法兰 dn25	40	法兰 dn32
41	法兰 dn40	42	法兰 dn50	43	法兰 dn80	44	定制
备注：代号 35 以下需要单独购买接口附件

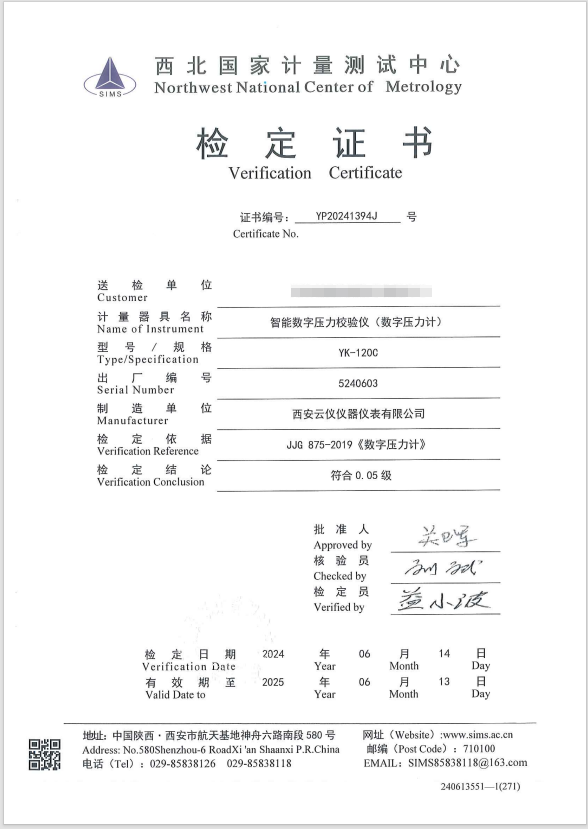

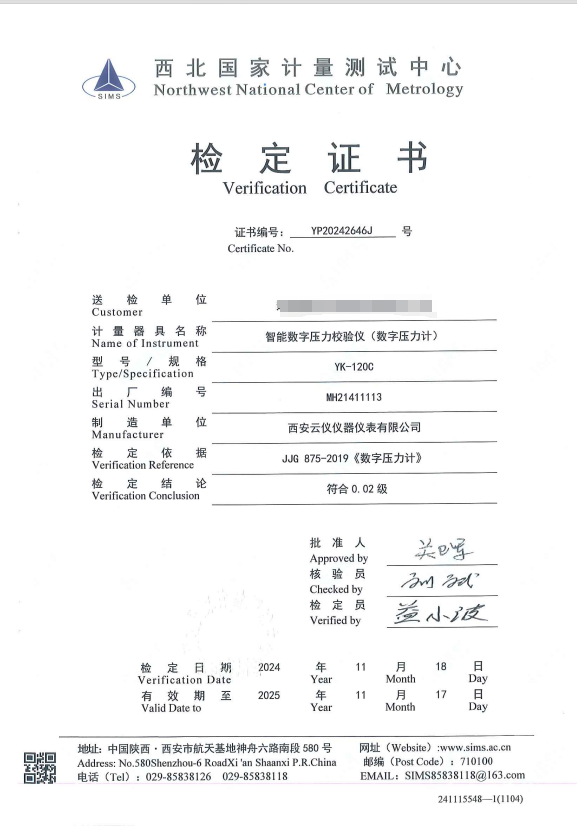

五、证书
